UNO-PS/2AC – Alimentatore Industriale per Guida DIN
Alimentatore Industriale da 24 V, Convertitore AC-DC
UNO-PS/2AC
- Tensione di uscita 24 V DC
- 3,75 A
- 90 Watt
- Ingresso AC Bifase
- Gamma tensioni di ingresso: da 264 a 575 V AC
L'alimentatore industriale UNO-PS/2AC/24DC/90W/C2LPS è un robusto convertitore AC-DC bifase costruito per soddisfare le aspettative di alta stabilità ed efficienza degli ambienti di controllo industriali, di automazione macchine e controllo di processo. Questo alimentatore a commutazione (in modalità commutata) garantisce una tensione di uscita costante anche in caso di oscillazioni della tensione sulla rete di alimentazione. Dotato di tutte le certificazioni di sicurezza richieste per supportare apparecchiature ITE (Information Technology Equipment), un involucro robusto, temperature di esercizio estese, capacità di carico di picco elevate e alte tensioni di isolamento, l'alimentatore industriale UNO-PS/2AC è concepito per soddisfare le esigenze di svariate applicazioni industriali di alimentazione bifase per carichi fino a 90 W.
Temperatura di esercizio industriale da -25°C a +70°C
Le apparecchiature che si trovano nei dispositivi di gestione del traffico, nelle tubazioni di trasporto petrolio e gas, di tracciamento meteorologico, in applicazioni industriali e in ambienti esterni devono funzionare a temperature non supportate dagli alimentatori disponibili in commercio. Con una temperatura di esercizio tra -25°C e +70°C, l'alimentatore industriale UNO-PS/2AC è l'ideale per l'uso con apparecchiature in ambienti difficili soggette a temperature estreme.
Alta efficienza fino all'89% e basso consumo di potenza senza carico
Rispetto agli altri prodotti sul mercato, l'alimentatore industriale bifase UNO offre eccellenti risparmi energetici. Con un consumo energetico senza carico ridotto e alta efficienza a carico nominale dell'89%, solo una piccola quantità di energia elettrica viene convertita in energia termica indesiderata, rendendolo un alimentatore estremamente ecologico.
Ambienti di applicazione ideali per un alimentatore per guida DIN bifase UNO
- edifici cablati per impianti di distribuzione bifase
- Servomotori AC
- processo di produzione automatizzato
- apparecchiature di controllo industriale, automazione, assemblaggio e test
- controllo, sicurezza e sorveglianza di edifici e sistemi di controllo del clima.
- alimenta innumerevoli dispositivi di automazione industriali, quali sensori, controller e valvole
Altri motivi per cui scegliere l'alimentatore industriale UNO-PS/2AC
- Alloggiamento stretto con montaggio su guida DIN largo 55 mm
- Ingresso/Uscita isolamento di tensione: 4 kV AC
- Indicatore a LED per errore uscita in tensione: se la tensione di uscita è inferiore alla gamma operativa, il LED si spegne.
- Protezioni: da cortocircuito, sovraccarico, sovratensione, temperatura eccessiva
- I valori MTBF (Mean Time Between Failure, tempo medio tra i guasti) elevati garantiscono la massima disponibilità
- Alimentatori classe II protezione IEC
Alimentatore Classe 2 Industriale
Con la designazione NEC come alimentatore di classe 2, tutte le regolazioni soddisfano i requisiti di cablaggio (dimensione e isolamento filo, fattori di declassamento filo, limiti di protezione da sovracorrente e metodi di installazione del cablaggio) tra l'uscita dell'alimentazione e l'ingresso del carico sono soddisfatti dall'unità UNO-PS/2AC. Le capacità di erogazione di tensione e potenza in uscita di questo alimentatore di classe 2 riducono il rischio di innesco di incendi e scosse elettriche, consentendo di adottare metodi di cablaggio più economici durante l'installazione di un impianto elettrico in un edificio.
| Environmental Product Compliance | |
|---|---|
| REACH SVHC | Lead 7439-92-1 |
| China RoHS | Environmentally Friendly Use Period = 25; |
| General | |
| Net weight | 0.32 kg |
| Efficiency | typ. 89 % (400 V AC) |
| typ. 89 % (480 V AC) | |
| Insulation voltage input/output | 4 kV AC (type test) |
| 3 kV AC (routine test) | |
| Protection class | II (in closed control cabinet) |
| Degree of protection | IP20 |
| MTBF (IEC 61709, SN 29500) | 828172 h (40 °C) |
| Mounting position | horizontal DIN rail NS 35, EN 60715 |
| Assembly instructions | alignable: 0 mm horizontally, 30 mm vertically |
| Standards and Regulations | |
| Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
| Noise immunity | EN 61000-6-2:2005 |
| Connection in acc. with standard | CUL |
| Standards/regulations | EN 61000-4-2 |
| Contact discharge | 4 kV (Test Level 2) |
| Standards/regulations | EN 61000-4-3 |
| Frequency range | 80 MHz ... 1 GHz |
| Test field strength | 10 V/m |
| Frequency range | 1.4 GHz ... 2 GHz |
| Test field strength | 3 V/m |
| Standards/regulations | EN 61000-4-4 |
| Comments | Criterion B |
| Standards/regulations | EN 61000-6-3 |
| EN 61000-4-6 | |
| Frequency range | 10 kHz ... 80 MHz |
| Voltage | 10 V (Test Level 3) |
| Standards/regulations | EN 61000-4-11 |
| Low Voltage Directive | Conformance with LV directive 2006/95/EC |
| Standard - Safety of transformers | EN 61558-2-16 |
| Standard - Electrical safety | IEC 60950-1/VDE 0805 (SELV) |
| Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations | EN 50178/VDE 0160 (PELV) |
| Standard – Safety extra-low voltage | IEC 60950-1 (SELV) and EN 60204-1 (PELV) |
| Standard - Safe isolation | DIN VDE 0100-410 |
| Standard – Limitation of mains harmonic currents | EN 61000-3-2 |
| UL approvals | UL/C-UL listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| NEC Class 2 as per UL 1310 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) | |
| Shock | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Vibration (operation) | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2.3g, 90 min. | |
| Approval - requirement of the semiconductor industry with regard to mains voltage dips | EN 61000-4-11 |
| Information technology equipment - safety (CB scheme) | CB Scheme |
| Connection data, input | |
| Connection method | Screw connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 14 |
| Stripping length | 8 mm |
| Screw thread | M3 |
| Output data | |
| Nominal output voltage | 24 V DC ±1 % |
| Nominal output current (IN) | 3.75 A |
| 3.38 A (Derating 10 %) | |
| Derating | 55 °C ... 70 °C (2.5%/K) |
| Connection in parallel | no |
| Connection in series | No |
| Feedback resistance | < 35 V DC |
| Protection against surge voltage on the output | ≤ 35 V DC |
| Control deviation | < 1 % (change in load, static 10 % ... 90 %) |
| < 3 % (Dynamic load change 10 % ... 90 %, 10 Hz) | |
| < 0.1 % (change in input voltage ±10 %) | |
| Residual ripple | < 50 mVPP (with nominal values) |
| Output power | 90 W |
| Maximum power dissipation in no-load condition | < 0.7 W |
| Power loss nominal load max. | < 12 W |
| Dimensions | |
| Width | 55 mm |
| Height | 90 mm |
| Depth | 84 mm |
| Weight per piece | 352.5 GRM |
| Input data | |
| Nominal input voltage range | 2x 400 V AC ... 500 V AC |
| Input voltage range | 2x 264 V AC ... 575 V AC |
| Current consumption | 0.55 A (400 V AC) |
| 0.48 A (500 V AC) | |
| Nominal power consumption | 211.3 VA |
| Inrush surge current | < 30 A (typical) |
| Mains buffering | typ. 65 ms (400 V AC) |
| typ. 100 ms (500 V AC) | |
| Input fuse | 2 A (slow-blow, internal) |
| Choice of suitable circuit breakers | 6 A ... 16 A (Characteristics B, C, D, K) |
| Power factor (cos phi) | 0.48 |
| Type of protection | Transient surge protection |
| Protective circuit/component | Varistor |
| Connection data, onput | |
| Connection method | Screw connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 2.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 14 |
| Stripping length | 8 mm |
| Screw thread | M3 |
| Ambient conditions | |
| Degree of protection | IP20 |
| Ambient temperature (operation) | -25 °C ... 70 °C (> 55 °C Derating: 2.5 %/K) |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Max. permissible relative humidity (operation) | ≤ 95 % (at 25 °C, non-condensing) |
| Climatic class | 3K3 (in acc. with EN 60721) |
| Degree of pollution | 2 |
| Approvals | |
|
|

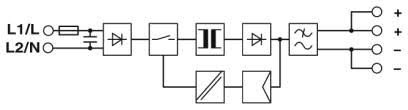

| Schema a blocchi di alimentazione industriale UNO-PS/2AC |
|---|
|
