D-LAN-CAT.5-HC Dispositivo di Protezione da Sovracorrenti

Dispositivo di Protezione dalle Sovracorrenti e Salvafulmine per le Linee Dati CAT5/6/7

Protezione per le interfacce dati
Velocità affidabili di trasmissione fino a 1 Gbps
Scheda di protezione per otto percorsi di segnale tramite connettori RJ45 (compreso PoE+)
Compatibile con le reti dati ad alta velocità di categoria 6

D-LAN-CAT.5-HC è una scheda di protezione da inserire nelle linee dati per la protezione di interfacce LAN e cavi RJ45.

Protezione dalle sovracorrenti per le tecnologie informatiche

L'affidabilità dei dati è fondamentale nel panorama odierno del settore. I sensibili sistemi utilizzati nelle LAN sfruttano elevate frequenze e bassi livelli di segnale e vengono inseriti in rete in vaste aree. Le sovratensioni possono causare guasti su larga scala e persino perdite di dati. I dispositivi di protezione dalle sovratensioni per le linee dati consentono di proteggere gli investimenti effettuati in costose apparecchiature cablate, wireless e PoE.

Protezione dati ad alta velocità

DT-LAN-CAT.5-HC offre una protezione universale senza compromettere il segnale di rete con velocità fino a 1 Gbps ed è una soluzione ideale per salvafulmine, RFI, ESD e protezione dalle sovracorrenti transitorie .

Compatibile con gli ambienti seguenti

100/1000/10G-Base-T
Power over Ethernet (PoE+) “Mode A” e “Mode B”
TOKEN ring
ISDN
DS1

Presa di collegamento RJ45 con cavo di messa a tessa e piedino a scatto di messa a terra separati per guide DIN NS 35.

Specifications

1 Year Return to Factory Warranty

Reach, RoHS and WEEE Compliant

HTSUS Number:

8535.40.0000

UNSPSC Code:

39121621

ECCN:

5A991

Ambient Conditions

Ambient temperature (operation)

-40°C ... 85°C

Ambient temperature (storage/transport)

-40°C ... 85°C

Degree of protection

IP20

Protective circuit

IEC test classification

Maximum continuous operating voltage U_C

± 5 V DC

Maximum continuous voltage U_C(line-line)

± 5 V DC (± 57 V DC/PoE+)

Rated current

≤ 1.5 A (25°C)

Operating effective current I_C at U_C

≤ 600 µA

Nominal discharge current In (8/20) µs (line-line)

350 A

Nominal discharge current In (8/20) µs (line-ground)

2 kA

Pulse discharge current I_imp (10/350) µs (line-earth)

1 kA

Total discharge current I_Total (8/20) µs

8 kA

Nominal pulse current Ian (10/700) µs (line-line)

≤ 25 A

Nominal pulse current Ian (10/700) µs (line-earth)

≤ 100 A

Output voltage limitation at 1 kV/µs (line-line) spike

≤ 25 V
≤ 90 V (PoE)

Output voltage limitation at 1 kV/µs (line-earth) spike

≤ 750 V

Residual voltage at In (conductor-conductor)

≤ 35 V
≤ 110 V (PoE)

Residual voltage at In (conductor-ground)

≤ 35 V
≤ 850 V (PoE)

Voltage protection level Up (line-line)

≤ 20 V (B2 - 1 kV/25 A)
≤ 90 V (B2 - 1 kV/25 A - PoE)
≤ 35 V (C1-700 V/350 A)
≤ 110 V (C1-700 V/350 A-PoE)

Voltage protection level Up (core-ground)

≤ 700 V (B2 - 4 kV/100 A)
≤ 850 V (C2 - 4 kV/2 kA)

Response time tA (line-line)

≤ 1 ns

Response time tA (line-earth)

≤ 100 ns

Input attenuation aE, sym.

≤ 0.5 dB (100 MHz/100 Ω)
≤ 1 dB (100 MHz/100 Ω/Link Class E)

Near-end crosstalk attenuation

typ. 63 dB (1 MHz/100 Ω/Link Class E)
typ. 43 dB (16 MHz/100 Ω/Link Class E)
typ. 30 dB (100 MHz/100 Ω/Link Class E)
> 40 dB (100 MHz/100 Ω)

Cut-off frequency fg (3 dB), sym. in 100 Ohm system

> 250 MHz

Capacity (core-core)

typ. 15 pF (f= 1 MHz / VR= 0 V)

Capacity (core-earth)

typ. 5 pF (f= 1 MHz / VR= 0 V)

Impulse durability (conductor-conductor)

B2 - 1 kV / 100 A
C2-4 kV / 2 kA
D1 - 1kA

Impulse durability (conductor-ground)

B2 - 4 kV/100 A
C2 - 4 kV/2 kA
D1 - 1 kA

General

Color

gray/black

Housing material

PC+ABS

Flammability rating according to UL94

V-0

Dimensions

Height

109.8 mm

Width

28 mm

Depth

76.3 mm

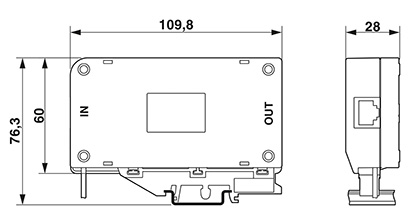

SURGE PROTECTOR

Standards and Regulations

Standards / specifications

VDE 0110-1 / IEC 60664
IEC 61643-21/A1 2008
EN 61643-21/A1 2009
IEC 61643-21 2000
GB/T 18802.21 2004

Environmental Product Compliance

China RoHS

Environmentally friendly use period: unlimited = EFUP-e

Approvals

UL Listed
EAC

Commercial data

Packing unit

Weight per piece

178.0 g (including packaging)

25.0 g (excluding packaging)

Country of origin

Schema applicativo dei dispositivi di protezione dalle sovracorrenti per linee dati

data line surge protector application diagram

Schema del circuito

Protezione dalle Sovracorrenti

I dispositivi di protezione dalle sovracorrenti CAT6 proteggono i sistemi LAN dalle sovracorrenti. Il segnale non viene compromesso grazie all'elevata larghezza di banda dei dispositivi di protezione dalle sovracorrenti. Tutti i cavi del segnale e i conduttori di messa a terra devono essere collegati ai dispositivi di protezione dalle sovracorrenti secondo lo schema di connessione. Le guide DIN devono essere dotate di messa a terra.
