Alimentatori per Guida DIN Monofase QUINT4-PS/1AC/48DC/10
Alimentatori a Commutazione 48V, per Conversione Regolata AC/DC o DC/DC
QUINT4-PS/1AC/48DC/10 immagine
- Tensione di uscita 48 V DC
- Gamme Tensioni di Uscita Regolabili: 48 a 56 V DC
- 10 A
- 480 Watt
- Ingresso AC o DC Monofase
- Gamma tensioni di ingresso: da 85 a 264 V AC e 90 ... 350 V DC
Gli Alimentatori Industriali QUINT4-PS/1AC/48DC/10 sono robusti Convertitori AC/DC e DC/DC costruiti per soddisfare le aspettative di alta stabilità ed efficienza degli ambienti di controllo industriali, di automazione macchine e controllo di processo. Possiedono anche una combinazione unica di monitoraggio funzionale preventivo e riserva di potenza, in una dimensione incredibilmente compatta. Perfetti per l'uso in applicazioni ad alta potenza, questi alimentatori a commutazione (in modalità commutata) garantiscono una tensione di uscita costante anche in caso di oscillazioni della tensione sulla rete di alimentazione. Durante il funzionamento in parallelo e quando connessi a fasi diverse, i carichi vengono alimentati anche in caso di problemi con la tensione di ingresso. Dotati di tutte le certificazioni di sicurezza richieste per supportare apparecchiature ITE (Information Technology Equipment), un involucro robusto, temperature di esercizio estese, capacità di carico di picco elevate e alte tensioni di isolamento, gli alimentatori industriali QUINT sono concepiti per soddisfare le esigenze di svariate applicazioni industriali.
SOVRALIMENTAZIONE: avvio di carichi difficili in modo affidabile
Per configurare, ottimizzare ed espandere grandi sistemi è richiesto un elevato livello di flessibilità. Per adattare in modo ottimale un sistema o una macchina ai propri requisiti, è fondamentale avere una riserva di potenza nell'unità di alimentazione. L'alimentatore QUINT4-PS/1AC/48DC/10 eroga fino al 50% di corrente in più senza caduta di tensione. Risulta utile quando non è possibile prevedere quali carichi saranno attivati contemporaneamente o se le alte correnti di inserzione dei carichi capacitivi devono essere assorbite senza cali di tensione.Con la funzione di sovralimentazione QUINT, una sovralimentazione statica eroga costantemente fino al 125% della corrente nominale. Inoltre, è possibile sfruttare la sovralimentazione dinamica per alimentare fino al 200% della corrente nominale per 5 secondi, durante l'avviamento di carichi pesanti.
Il monitoraggio funzionale preventivo segnala condizioni di funzionamento critiche prima che si verifichino
Con un Alimentatore Industriale QUINT4-PS/1AC/48DC/10 tensione di uscita e corrente di uscita sono costantemente monitorate. Il monitoraggio funzionale preventivo visualizza le condizioni operative critiche e le indica in locale e in remoto al controller, secondo le seguenti modalità:
- Tramite LED
- Tramite contatto di relè flottante
- Tramite uscita di commutazione attiva
Alta efficienza e basso consumo di potenza senza carico
Rispetto agli altri prodotti sul mercato, l'alimentatore industriale QUINT offre eccellenti risparmi energetici. Con un consumo energetico senza carico ridotto e alta efficienza a carico nominale, solo una piccola quantità di energia elettrica viene convertita in energia termica indesiderata, rendendo questi alimentatori estremamente ecologici.
Tecnologia SFB (Selective Fuse Breaking, interruzione selettiva a fusibile)
La tecnologia SFB può essere adottata per far scattare in modo rapido e affidabile interruttori disgiuntori miniaturizzati e i fusibili collegati sul secondario. In caso di cortocircuito sul secondario, l'alimentatore QUINT eroga fino a 6 volte la corrente nominale per 15 ms. I percorsi di corrente difettosi vengono disattivati selettivamente, il guasto localizzato e i componenti importanti del sistema rimangono in funzione. I carichi collegati in parallelo continuano a essere alimentati con energia, garantendone il funzionamento costante.
- Scatto degli interruttori disgiuntori: l'interruttore disgiuntore tipicamente viene fatto scattare dall'elevata corrente SFB entro 3-5 ms. Di conseguenza, ogni caduta di tensione per i carichi collegati in parallelo viene evitata.
- Scatto di un fusibile: i fusibili vengono fatti scattare fondendo il punto di rottura prestabilito all'interno della capsula del fusibile. La caratteristica di scatto del fusibile è descritta dall'integrale della fusione (I²t). Per ottenere un tempo di scatto molto breve, è fondamentale avere una corrente elevata.
Near Field Communication (NFC)
Near Field Communication (NFC) è uno standard di trasmissione per lo scambio di dati senza fili e senza contatti a distanze ravvicinate. Grazie alla tecnologia NFC, è possibile parametrizzare facilmente le impostazioni dell'alimentatore QUINT4-PS/1AC/48DC/10 come ad esempio la definizione delle soglie di segnale per il monitoraggio funzionale preventivo, la regolazione della tensione in uscita e l'adattamento della curva caratteristica di uscita agli specifici requisiti utilizzando un PC, un cellulare o un dispositivo terminale mobile. Dal dispositivo terminale mobile si possono anche salvare e inviare profili di configurazione. QUINT4-PS/1AC/48DC/10 App QUINT Power NFC sul Google Play Store
Ambienti di applicazione ideali per un Alimentatore per Guida DIN QUINT4-PS/1AC/48DC/10
- Costruzione navale
- costruzione di macchine
- processo di produzione automatizzato
- apparecchiature di controllo industriale, automazione, assemblaggio e test
- controllo, sicurezza e sorveglianza di edifici e sistemi di controllo del clima.
- alimenta innumerevoli dispositivi di automazione industriali, quali sensori, controller e valvole
Altri motivi per cui scegliere il Convertitore Industriale DC/DC QUINT4-PS/1AC/48DC/10
- Settore ferroviario
- Intervalli di tensione di uscita regolabili: è possibile regolare in modo ottimale la tensione di uscita in modo da soddisfare requisiti ambientali applicativi specifici, come ad esempio la compensazione di una caduta di tensione dovuta a un'elevata lunghezza del cavo.
- L'ingresso più resistente: elevata immunità ai disturbi, scaricatore a gas integrato (fino a 6 kV) e ad un tempo di copertura delle interruzioni di rete ≥ 20 ms
- Segnalazione configurabile della corrente DC OK o soglie di potenza selezionabili
- Il design allungato e sottile permette di risparmiare spazio nella scatola di comando
- Ingresso/Uscita isolamento di tensione: 4 kV AC
- Protezioni: da cortocircuito, sovraccarico, sovratensione, temperatura eccessiva
- Per garantire la massima disponibilità, tutti i modelli possiedono valori MTBF (Mean Time Between Failure, tempo medio tra i guasti) elevati.
| Environmental Product Compliance | |
|---|---|
| REACH SVHC | Lead 7439-92-1 |
| China RoHS | Environmentally Friendly Use Period = 25; |
| General | |
| Net weight | 1.3 kg |
| Efficiency | typ. 94 % (120 V AC) |
| typ. 95 % (230 V AC) | |
| Insulation voltage input/output | 4 kV AC (type test) |
| 2 kV AC (routine test) | |
| Insulation voltage input / PE | 3.5 kV AC (type test) |
| 2.4 kV AC (routine test) | |
| Insulation voltage output / PE | 0.5 kV DC (type test) |
| 0.5 kV DC (routine test) | |
| Protection class | I |
| Degree of protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1100000 h (25 °C) |
| > 676000 h (40 °C) | |
| > 317000 h (60 °C) | |
| Mounting position | horizontal DIN rail NS 35, EN 60715 |
| Assembly instructions | alignable: PN ≥50%, 5 mm horizontally, 15 mm next to active components, 50 mm vertically alignable: PN <50%, 0 mm horizontally, 40 mm vertically top, 20 mm vertically bottom |
| Standards and Regulations | |
| Electromagnetic compatibility | Conformance with EMC Directive 2014/30/EU |
| Noise emission | Additional basic standard EN 61000-6-5 (immunity in power station), IEC/EN 61850-3 (energy supply) |
| Noise immunity | Immunity according to EN 61000-6-1 (residential), EN 61000-6-2 (industrial), and EN 61000-6-5 (power station equipment zone), IEC/EN 61850-3 (energy supply) |
| Standards/regulations | EN 61000-4-2 |
| Contact discharge | 4 kV (Test Level 2) |
| Standards/regulations | EN 61000-4-3 |
| Frequency range | 80 MHz ... 1 GHz |
| Test field strength | 10 V/m (Test Level 3) |
| Frequency range | 1.4 GHz ... 2 GHz |
| Test field strength | 3 V/m (Test Level 2) |
| Standards/regulations | EN 61000-4-4 |
| Comments | Criterion B |
| Standards/regulations | EN 61000-4-6 |
| Frequency range | 0.15 MHz ... 80 MHz |
| Voltage | 10 V (Test Level 3) |
| Conducted noise emission | EN 55016 EN 61000-6-4 (Class A) |
| Standards/regulations | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Low Voltage Directive | Conformance with Low Voltage Directive 2014/35/EC |
| Standard - Safety of transformers | EN 61558-2-16 (air clearances and creepage distances only) |
| Standard - Electrical safety | IEC 60950-1/VDE 0805 (SELV) |
| Standard – Electronic equipment for use in electrical power installations and their assembly into electrical power installations | EN 50178/VDE 0160 (PELV) |
| Standard – Safety extra-low voltage | IEC 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Standard - Safe isolation | DIN VDE 0100-410 |
| Standard – Limitation of mains harmonic currents | EN 61000-3-2 |
| Shipbuilding approval | DNV GL, PRS, BV, LR, ABS |
| UL approvals | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) | |
| Shock | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Vibration (operation) | 5 Hz ... 100 Hz resonance search 2.3g, 90 min., resonance frequency 2.3g, 90 min. (according to DNV GL Class C) |
| Approval - requirement of the semiconductor industry with regard to mains voltage dips | SEMI F47-0706; EN 61000-4-11 |
| Rail applications | EN 50121-3-2 |
| Overvoltage category (EN 60950-1) | II (≤ 5000 m) |
| Overvoltage category (EN 61010-1) | II (≤ 5000 m) |
| Overvoltage category (EN 62477-1) | III (≤ 2000 m) |
| Connection data, input | |
| Connection method | Screw connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 6 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 4 mm² |
| Conductor cross section AWG min. | 30 |
| Conductor cross section AWG max. | 10 |
| Stripping length | 6.5 mm |
| Output data | |
| Nominal output voltage | 48 V DC |
| Setting range of the output voltage (USet) | 48 V DC ... 56 V DC (constant capacity) |
| Nominal output current (IN) | 10 A |
| Static Boost (IStat.Boost) | 12.5 A |
| Dynamic Boost (IDyn.Boost) | 15 A (5 s) |
| Selective Fuse Breaking (ISFB) | 60 A (15 ms) |
| Derating | > 60 °C (2.5%/K) |
| Connection in parallel | Yes, for redundancy and increased capacity |
| Connection in series | yes |
| Feedback resistance | ≤ 60 V DC |
| Protection against surge voltage on the output | ≤ 60 V DC |
| Control deviation | < 0.5 % (Static load change 10 % ... 90 %) |
| < 2 % (Dynamic load change 10 % ... 90 %, (10 Hz)) | |
| < 0.25 % (change in input voltage ±10 %) | |
| Residual ripple | < 70 mVPP (with nominal values) |
| Output power | 480 W |
| Typical response time | 300 ms (from SLEEP MODE) |
| Maximum power dissipation in no-load condition | < 5 W (120 V AC) |
| < 5 W (230 V AC) | |
| Power loss nominal load max. | < 36 W (120 V AC) |
| < 28 W (230 V AC) | |
| Connection data for signaling | |
| Connection method | Push-in connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 1.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 1.5 mm² |
| Conductor cross section AWG min. | 24 |
| Conductor cross section AWG max. | 16 |
| Stripping length | 8 mm |
| Dimensions | |
 |
|
| Width | 70 mm |
| Height | 130 mm |
| Depth | 125 mm |
| Width with alternative assembly | 122 mm |
| Height with alternative assembly | 130 mm |
| Depth with alternative assembly | 73 mm |
| Weight per piece | 1617.0 GRM |
| Input data | |
| Nominal input voltage range | 100 V AC ... 240 V AC |
| 110 V DC ... 250 V DC | |
| Input voltage range | 100 V AC ... 240 V AC -15 % ... +10 % |
| 110 V DC ... 250 V DC -18 % ... +40 % | |
| Dielectric strength maximum | 300 V AC 60 s |
| AC frequency range | 50 Hz ... 60 Hz -10 % ... +10 % |
| Discharge current to PE | < 3.5 mA |
| Current consumption | 6.8 A (100 V AC) |
| 5.5 A (120 V AC) | |
| 2.8 A (230 V AC) | |
| 2.7 A (240 V AC) | |
| Nominal power consumption | 519 VA |
| Inrush surge current | typ. 11 A (at 25 °C) |
| Mains buffering | typ. 32 ms (120 V AC) |
| typ. 32 ms (230 V AC) | |
| Input fuse | 12 A (slow-blow, internal) |
| Choice of suitable circuit breakers | 10 A ... 16 A (Characteristic B, C, D, K or comparable) |
| Type of protection | Transient surge protection |
| Protective circuit/component | Varistor, gas-filled surge arrester |
| Connection data, onput | |
| Connection method | Screw connection |
| Conductor cross section solid min. | 0.2 mm² |
| Conductor cross section solid max. | 6 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Conductor cross section flexible max. | 4 mm² |
| Conductor cross section AWG min. | 30 |
| Conductor cross section AWG max. | 10 |
| Stripping length | 6.5 mm |
| Ambient conditions | |
| Degree of protection | IP20 |
| Ambient temperature (operation) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Ambient temperature (start-up type tested) | -40 °C |
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Max. permissible relative humidity (operation) | ≤ 95 % (at 25 °C, non-condensing) |
| Climatic class | 3K3 (in acc. with EN 60721) |
| Degree of pollution | 2 |
| Installation height | ≤ 5000 m (> 2000 m, observe derating) |
| Approvals | |
|
|
| Schema a Blocchi di Alimentazione Industriale QUINT-1-Phase |
|---|
 |
| Diagramma schematico |
|---|
 |
| Corrente di Ingresso e Corrente di Uscita |
 |
| Diagramma del fattore di potenza |
 |

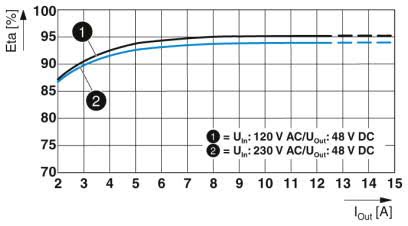

| Diagramma di efficienza |
 |
