IOLAN SCS Console Server
Gestione dell'infrastruttura IT in banda e fuori banda

- Disponibile nelle versioni da 8, 16, 32 e 48 porte RS232
- L'unico console server dotato di supporto Dual Ethernet 10/100/1000 con tecnologia Redundant Path
- Sicurezza e criptaggio avanzati AAA per compiere tutte le politiche di sicurezza del centro dati
I Console Server IOLAN SCS con tecnologia Dual Ethernet e Redundant Path integrata consentono un accesso sicuro alle porte console seriali e costituiscono la soluzione più affidabile per la gestione dei centri dati e delle apparecchiature di sedi remote… il tutto con il miglior rapporto qualità/prezzo.
Caratteristiche e vantaggi:
- Processore a 32 bit, 750 MIPS, 400 MHz con processore per la crittografia hardware integrato per offrire le migliori prestazioni sul mercato
- Clustering – consente di vedere tutte le porte console out-of-band con una sola visualizzazione. Ideale per i centri dati di grandi dimensioni
- Spegnimento e riavvio intelligente delle apparecchiature con i Remote Power Switch di Perle
- Supporto IP di nuova generazione (IPv6) per assicurare protezione dell'investimento e compatibilità delle reti
- La funzionalità host principale/di backup consente la connessione automatica a host alternativi qualora la connessione TCP principale non fosse più disponibile
- EasyPort Web – possibilità di accedere alle porte console seriali delle apparecchiature tramite browser internet java
- DNS dinamico – possibilità di accedere facilmente alle console per la gestione attraverso Internet da ogni parte del mondo
- Accesso browser senza Java a porte di console seriali remote tramite Telnet e SSH
- Garanzia a vita – la migliore protezione dell'investimento possibile
Gestione sicura della console seriale
I console server IOLAN SCS consentono agli amministratori di accedere in modo sicuro alle porte console seriali remote di dispositivi quali PBX, server, router, sistemi storage in rete e apparecchiature di sicurezza tramite una rete IP. Le informazioni relative alla gestione dei dati sono protette da protocolli di crittografia standard quali SSH (Secure Shell) e SSL (Secure Sockets Layer). L'accesso da parte degli utenti autorizzati è garantito tramite protocolli di autenticazione quali RADIUS, TACACS+, LDAP, Kerberos, NIS e dai token SecurID di RSA Security.
Grazie all'impiego delle tecnologie di crittografia, un server IOLAN protegge i dati sensibili e riservati inviati da un dispositivo seriale quale un lettore di carte di credito prima di inviarli su una rete intranet aziendale o sulla rete Internet pubblica. Per garantire la compatibilità con i dispositivi peer per la cifratura, sono supportati tutti i principali algoritmi di crittografia quali AES, 3DES, RC4, RC2 e CAST128.
Riconosciuto come il metodo più sicuro per comunicare via Internet con reti private remote, lo standard IPSec prevede efficaci meccanismi di autenticazione e cifratura dei pacchetti IP al livello rete del modello OSI. Questo standard è l'ideale per garantire l'interoperabilità fra dispositivi di marche diverse all'interno di una rete e offre la versatilità necessaria per fornire la soluzione più idonea per una determinata applicazione.
Accesso ad alta disponibilità
I server IOLAN SCS dispongono di funzioni integrate di tolleranza ai guasti che garantiscono un accesso sicuro e affidabile per la gestione delle apparecchiature mission critical. Le interfacce Dual Ethernet dei server IOLAN SCS forniscono percorsi di rete ridondanti mentre i modelli con doppia alimentazione CA garantiscono la possibilità di gestire la console anche quando viene a mancare l'alimentazione elettrica principale.
La protezione contro le scariche elettrostatiche e la sovratensione è garantita su tutti i modelli di server IOLAN SCS grazie a efficaci circuiti di protezione da 15 kV che consentono di utilizzare questa soluzione anche sul campo in piena sicurezza.
Tecnologia IP avanzata
Grazie al supporto IP di nuova generazione (IPv6), la gamma IOLAN assicura la protezione dell'investimento garantendo la compatibilità con questo standard sempre più diffuso.
La richiesta del protocollo IPv6, compatibile con gli schemi di indirizzamento del protocollo IPv4, è stimolata dalla necessità di aumentare la disponibilità di indirizzi IP. Con l'implementazione e il lancio delle nuove rete avanzati per cellulari, serve un metodo efficace per gestire l'enorme afflusso di nuovi dispositivi indirizzabili tramite numero IP su Internet. Il Dipartimento della difesa statunitense ha addirittura disposto che tutte le apparecchiature acquistate debbano essere compatibili con IPv6. Inoltre, tutti i principali sistemi operativi quali Windows, Linux, Unix e Solaris, nonché i router, dispongono di supporto integrato per IPv6.
È quindi importante che utenti finali e integratori scelgano apparecchiature per il networking predisposte per lo standard IPv6. La linea IOLAN con supporto IPv6 già integrato è la soluzione migliore per quanto riguarda la tecnologia di conversione da seriale a Ethernet.
Garanzia a vita
Tutti i modelli di server IOLAN SCS Perle possono contare sul miglior servizio di assistenza tecnica e supporto del settore, ivi compresa l'esclusiva garanzia a vita di Perle. Perle fornisce ai suoi clienti prodotti per il networking che offrono prestazioni, versatilità e qualità ai massimi livelli fin dal 1976.
Caratteristiche del Software - Server Console SCOL IOLAN
Serial Port Access | |
---|---|
Connect directly using Telnet / SSH by port and IP address | |
Connect with EasyPort menu by Telnet / SSH | |
Use an internet browser to access with HTTP or secure HTTPS via EasyPort Web menu | |
Java-free browser access to remote serial console ports via Telnet and SSH | |
Ports can be assigned a specific IP address ( aliasing ) | |
Multisession capability enables multiple users to access ports simultaneously | |
Multihost access enables multiple hosts/servers to share serial ports | |
Accessibility | |
In-band ( Ethernet ) and out-of-band ( dial-up modem ) support | |
Dynamic DNS enables users to find a console server from anywhere on the Internet | |
Domain name control through DHCP option 81 | |
IPV6 and IPV4 addressing support | |
Availability | |
Primary/Backup host functionality enables automatic connections to alternate host(s) | |
Security | |
SSH v1 and v2 | |
PCI DSS Compliance: TLS v1.2, TLS v1.1, TLS v1.0, SSL v3.0, SSL v2.0 | |
SSL Server and SSL client mode capability | |
SSL Peer authentication | |
IPSec VPN : NAT Traversal, ESP authentication protocol | |
SSH ciphers: AES-CTR, AES-GCM and ChaCha20-poly1305 | |
SSL encryption: AES-GCM, key exchange ECDH-ECDSA, HMAC SHA256, SHA384 | |
Encryption: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2) | |
Hashing Algorithms: MD5, SHA-1, RIPEMD160, SHA1-96, and MD5-96 | |
Key exchange: RSA, EDH-RSA, EDH-DSS, ADH | |
X.509 Certificate verification: RSA, DSA | |
Certificate authority (CA) list | |
Local database | |
RADIUS Authentication, Authorization and Accounting | |
TACACS+ Authentication, Authorization and Accounting | |
LDAP, NIS, Kerberos Authentication | |
RSA SecureID-agent or via RADIUS Authentication | |
SNMP v3 Authentication and Encryption support | |
IP Address filtering | |
Disable unused daemons | |
Active Directory via LDAP | |
Terminal Server | |
Telnet | |
SSH v1 and v2 | |
Rlogin | |
Auto session login | |
LPD, RCP printer | |
MOTD - Message of the day | |
Serial machine to Ethernet | |
Tunnel raw serial data across Ethernet - clear or encrypted | |
Raw serial data over TCP/IP | |
Raw serial data over UDP | |
Serial data control of packetized data | |
Share serial ports with multiple hosts/servers | |
Virtual modem simulates a modem connection - assign IP address by AT phone number | |
Virtual modem data can be sent over the Ethernet link with or without SSL encryption | |
TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. For a complete list of all the latest drivers click here | |
"TrueSerial packet technology provides the most authentic serial connections across Ethernet ensuring serial protocol integrity" | |
RFC 2217 standard for transport of serial data and RS232 control signals | |
Customizable or fixed serial baud rates | |
Plug-ins allow customer or Perle provided plug-ins for special applications | |
Software Development Kit ( SDK ) available | |
Serial encapsulation of industrial protocols such as ModBus, DNP3 and IEC-870-5-101 | |
ModBus TCP gateway enables serial Modbus ASCII/RTU device connection to ModBus TCP | |
Data logging will store serial data received when no active TCP session and forward to network peer once session re-established - 32K bytes circular per port | |
Console Management | |
Sun / Oracle Solaris Break Safe | |
Local port buffer viewing - 256K bytes per port | |
External port buffering via NFS, encrypted NFS and Syslog | |
Event notification | |
Manage AC power of external equipment using Perle RPS power management products | |
Clustering - central console server enables access ports across multiple console servers | |
Windows Server 2003/2008 EMS - SAC support GUI access to text-based Special Administrative Console | |
Remote Access | |
Dial, direct serial | PPP, PAP/CHAP, SLIP |
HTTP tunneling enables firewall-safe access to remote serial devices across the internet | |
Automatic DNS Update | Utilize DHCP Opt 81 to set IOLAN domain name for easy name management and with Dynamic DNS support, users on the Internet can access the device server by name without having to know its IP address. See Automatic DNS update support for details |
IPSEC VPN client/servers | Microsoft L2TP/IPSEC VPN client ( native to Windows XP) |
Microsoft IPSEC VPN Client ( native to Windows Vista ) | |
Cisco routers with IPSEC VPN feature set | |
Perle IOLAN SDS/STS and SCS models | |
OA&M ( Operations, Administration and Management ) | |
SNMP V3 - read and write, Perle MIB | |
Syslog | |
Perle Device Manager - Windows based utility for large scale deployments | |
Configurable default configuration | |
Installation Wizard | |
Set a Personalized Factory Default for your IOLANs | |
Protocols | |
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, L2TP/IPSec, CIDR, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP, SNTP, Telnet, raw, reverse Telnet, LPD, RCP, DNS, Dynamic DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP |
Hardware Specifications - IOLAN SCSC Console Server AC Power Models
SCS8C | SCS8C DAC | SCS16C & SCS16C-DSFP | SCS16C DAC & SCS16C-DSFP DAC | SCS32C | SCS32C DAC | SCS48C | SCS48C DAC | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Processor | MPC8349E, 400 Mhz, 750 MIPS | |||||||||||||||||
Memory | ||||||||||||||||||
RAM MB | 64 | 64 | 64 | 64 | 128 | 128 | 128 | 128 | ||||||||||
Flash MB | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||||||||||
Interface Ports | ||||||||||||||||||
Number of Serial Ports | 8 | 8 | 16 | 16 | 32 | 32 | 48 | 48 | ||||||||||
Serial Port Interface | RS232 DTE on RJ45 | |||||||||||||||||
Sun / Solaris | Sun / Oracle ‘Solaris' Safe - no "break signal" sent during power cycle causing costly server re-boots or downtime |
|||||||||||||||||
Serial Port Speeds | 50bps to 230Kbps with customizable baud rate support | |||||||||||||||||
Data Bits | Configurable for 5,6,7 or 8-bit protocol support Use TruePort to transparently pass 9-bit serial data |
|||||||||||||||||
Parity | Odd, Even, Mark, Space, None | |||||||||||||||||
Flow Control | Hardware, Software, Both, None | |||||||||||||||||
Serial Port Protection | 15Kv Electrostatic Discharge Protection (ESD) | |||||||||||||||||
Local Console Port | RS232 on RJ45 with DB9 adapter (provided) | |||||||||||||||||
Network | Dual 10/100/1000 Ethernet RJ45 | Dual 10/100/1000 Ethernet RJ45 | Dual SFP Slots for Copper or Fiber Network Connection | Dual SFP Slots for Copper or Fiber Network Connection | Dual 10/100/1000 Ethernet RJ45 | Dual 10/100/1000 Ethernet RJ45 | Dual 10/100/1000 Ethernet RJ45 | Dual 10/100/1000 Ethernet RJ45 | ||||||||||
Software selectable Ethernet speed 10/100/1000, Auto | ||||||||||||||||||
Software selectable Half/Full/Auto duplex | ||||||||||||||||||
Ethernet Isolation | 1.5Kv Magnetic Isolation | |||||||||||||||||
Fiber Support | Dual SFP slots are available on the SCS16C-DSFP model. For all other models, Perle supports 3rd party Gigabit Fiber Cards via the standard PCI Interface Slot. Alternatively, connect a Perle Standalone Media Converter to the IOLAN SCS Ethernet port for Fiber to Ethernet conversion. | |||||||||||||||||
Power | SCS8C | SCS8C DAC | SCS16C & SCS16C-DSFP | SCS16C DAC & SCS16C-DSFP DAC | SCS32C | SCS32C DAC | SCS48C | SCS48C DAC | ||||||||||
Redundant Power | Dual power supply | Dual power supply | Dual power supply | Dual power supply | ||||||||||||||
Power Supply |
|
|||||||||||||||||
Nominal Input Voltage | 110/230v AC | |||||||||||||||||
Input Voltage Range | 100-240v AC | |||||||||||||||||
AC Input Frequency | 47-63Hz | |||||||||||||||||
Current Consumption @ 100v (Amps) | 0.17 | 0.20 | 0.18 | 0.21 | 0.19 | 0.22 | 0.2 | 0.23 | ||||||||||
Current Consumption @ 240v (Amps) | 0.07 | 0.08 | 0.08 | 0.09 | 0.08 | 0.09 | 0.08 | 0.09 | ||||||||||
Typical Power Consumption (Watts) | 17 | 19.5 | 18 | 20.5 | 19 | 21.5 | 20 | 22.5 | ||||||||||
Power Line Protection | Fast transients: 1 KV (EN61000-4-4 Criteria B) | |||||||||||||||||
Surge: 2KV (EN61000-4-5 common mode), 1KV (EN61000-4-5 differential and common modes) |
||||||||||||||||||
Indicators | ||||||||||||||||||
LEDs | Power | |||||||||||||||||
System Ready | ||||||||||||||||||
Network Link activity | ||||||||||||||||||
Serial: Transmit and Receive data per port | ||||||||||||||||||
Environmental Specifications | ||||||||||||||||||
Heat Output (BTU/HR) |
58 | 67 | 62 | 70 | 65 | 74 | 69 | 77 | ||||||||||
MTBF (Hours)* | 130539 | 99587 | 122926 | 95094 | 111053 | 87829 | 115980 | 90884 | ||||||||||
Calculation model based on MIL-HDBK-217-FN2 @ 30 °C |
||||||||||||||||||
Operating Temperature | 0C to 55C, 32F to 131F | |||||||||||||||||
Storage Temperature | -40C to 85C, -40F to 185F | |||||||||||||||||
Humidity | 5 to 95% (non condensing) for both storage and operation. | |||||||||||||||||
Case | SECC Zinc plated sheet metal (1 mm) | |||||||||||||||||
Ingress Protection Rating | IP30 | |||||||||||||||||
Mounting | 1U - 19" rack, front and rear mounting hardware included | |||||||||||||||||
Product Weight and Dimensions | ||||||||||||||||||
Weight | 3.0 kg | 3.2 kg | 3.1 kg | 3.4 kg | 3.2 kg | 3.5 kg | 3.5 kg | 3.6 kg | ||||||||||
Dimensions | 1U Rack form factor - 26.4 x 43.4 x 4.4 (cm), 10.38 x 17.1 x 1.75 (in) | |||||||||||||||||
Packaging | ||||||||||||||||||
Shipping Dimensions | 59 x 36 x 9cm | |||||||||||||||||
Shipping Weight | 4.0 kg | 4.2 kg | 4.2 kg | 4.4 kg | 4.4 kg | 4.8 kg | 4.5 kg | 4.9 kg | ||||||||||
Regulatory Approvals | ||||||||||||||||||
Emissions | FCC Part 15, Subpart B, Class A | |||||||||||||||||
CFR47:2003, Chapter 1, Part 15 Subpart B,(USA) Class A | ||||||||||||||||||
ICES-003, Issue 4, February 2004 (Canada) | ||||||||||||||||||
CISPR 32:2015/EN 55032:2015 (Class A) | ||||||||||||||||||
EN55011 (CISPR11) | ||||||||||||||||||
EN61000-3-2 : 2010, Limits for Harmonic Current Emissions | ||||||||||||||||||
EN61000-3-3 : 2010, Limits of Voltage Fluctuations and Flicker | ||||||||||||||||||
Immunity | CISPR 24:2010/EN 55024:2010 | |||||||||||||||||
EN61000-4-2: Electrostatic Discharge | ||||||||||||||||||
EN61000-4-3: RF Electromagnetic Field Modulated | ||||||||||||||||||
EN61000-4-4: Fast Transients | ||||||||||||||||||
EN61000-4-5: Surge | ||||||||||||||||||
EN61000-4-6: RF Continuous Conducted | ||||||||||||||||||
EN61000-4-8: Power-Frequency Magnetic Field | ||||||||||||||||||
EN61000-4-11: Voltage Dips and Voltage Interruptions | ||||||||||||||||||
Safety | UL/EN/IEC 62368-1 CAN/CSA C22.2 No. 62368-1 |
|||||||||||||||||
IEC 60950-1(ed 2); am1, am2 and EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 |
||||||||||||||||||
CAN/CSA-C22.2 No. 60950-1-03 and ANSI/UL 60950-1, First Edition April 1st 2003 (Recognized Component) |
||||||||||||||||||
Other | Reach, RoHS and WEEE Compliant Directive 2011/65/EU restriction of the use of certain hazardous substances in electrical and electronic equipment and meets the following standard:: EN 50581:2012 |
|||||||||||||||||
CCATS - G168387 | ||||||||||||||||||
ECCN - 5A992 | ||||||||||||||||||
HTSUS Number: 8517.62.0020 | ||||||||||||||||||
Perle Limited Lifetime warranty |
IOLAN SCSC RJ45 Serial Connector Pinout | |||
---|---|---|---|
|
Pinout | Direction | EIA-232 |
1 | out | RTS | |
2 | out | DTR | |
3 | out | TxD | |
4 | GND | ||
5 | GND | ||
6 | in | RxD | |
7 | in | DSR/DCD | |
8 | in | CTS | |
Optional Perle adapters for use with straight thru CAT5 cabling |
Part Numbers for existing customers who want this product with traditional IOLAN pinouts
TCP |
---|
Uso di socket RAW TCP Connessione con socket RAW TCP che può essere avviata dal dispositivo seriale-Ethernet o dall'host/server remoto. La connessione può essere point-to-point o condivisa, ovvero con condivisione di un dispositivo seriale tra più apparecchiature. Le sessioni TCP possono essere avviate dall'applicazione del server TCP o dall'adattatore seriale-Ethernet IOLAN di Perle. ![]() |
UDP |
Uso di socket RAW UDP Per l'impiego con applicazioni UDP, i server IOLAN di Perle sono in grado di convertire i dati dei dispositivi seriali per il trasporto con pacchetti UDP in modalità point-to-point o in condivisione con più dispositivi. ![]() |
Accesso alla console |

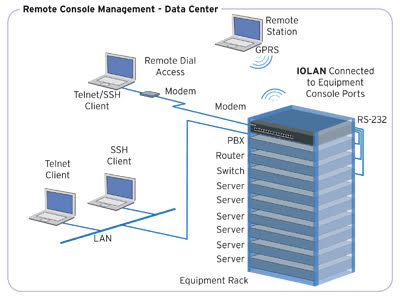

Gestione della console Per l'accesso alle porte console remote dei router, degli switch e simili, i server IOLAN di Perle consentono agli amministratori di accedere in modo sicuro alle porte RS232 in-band tramite Reverse Telnet / SSH o out-of-band tramite modem dial-up. Sono disponibili modelli di server IOLAN dotati di modem integrato. ![]() |
COM/TTY |
Connessione di applicazioni seriali con un driver per porta COM/TTY Le porte seriali si possono collegare ai server o alle stazioni di lavoro di rete mediante il software TruePort di Perle che funziona come una porta COM virtuale. Le sessioni si possono avviare sia dal server IOLAN Perle, sia da TruePort. ![]() |
Tunneling |
Tunneling seriale tra due dispositivi seriali Il tunneling seriale consente di stabilire un collegamento Ethernet a una porta seriale di un'altra unità IOLAN. Le porte seriali dei due server IOLAN devono essere entrambe configurate per il tunneling seriale (solitamente una porta seriale è configurata come server di tunneling e l'altra come client di tunneling). ![]() |
Virtual Modem |
Virtual Modem Consente all'adattatore da seriale a Ethernet di simulare una connessione via modem. Quando il modem virtuale viene collegato al server IOLAN e avvia una connessione modem, il server IOLAN stabilisce una connessione TCP con un altro adattatore IOLAN da seriale a Ethernet configurato con una porta seriale modem virtuale o con un host su cui è in esecuzione un'applicazione TCP. ![]() |
